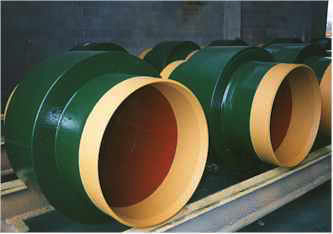

绝缘接头
一、绝缘接头简介

     整体式绝缘接头由下面各零件组成:上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面间,夹有绝缘件和密封件,形成具有绝缘性能的双密封结构。

绝缘接头

二、技术参数
        尺寸规格:DN15~DN1600;

        压力等级:PN1.0~PN42Mpa; 使用寿命:与管线相同; 适用介质:油、气、水、化工原料、矿浆适用。

三、质量要求编辑绝缘强度:
      2500V 50Hz 1分钟无击穿或起电弧; 绝缘阻值:直流1000V 阻值≥20MΩ; 水压试验压力:设计压力的1.5倍; 气密试验压力:等同设计压力; 无损检测:按照JB4730-94所有对接接头100% 射线探伤,其它承压焊缝100%磁粉探伤; 坡口:采用API5L标准。

四、构造和原理

       整体式绝缘接头由下面各零件组成:上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面间,夹有绝缘件和密封件,形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式,将绝缘件和上、下管牢固封裹在里 面,形成“密封容器”,从而既保证了良好的绝缘效果,又大大提高了绝缘结构的承压能力。安装要求绝缘接头安装处50米内,避免有待焊死口;

绝缘接头
